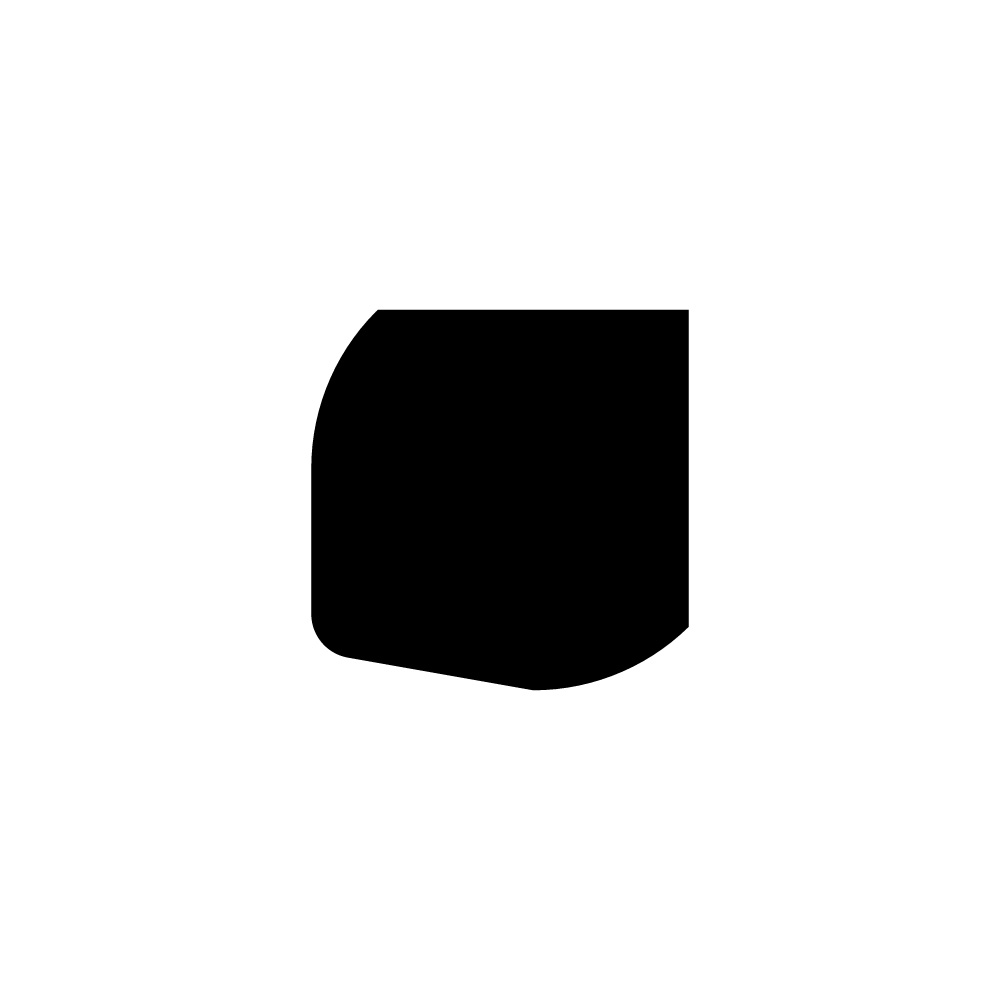

Cushioning seal for pneumatic cylinders with incorporated venting channels. Short axial length.
Literature and Reference Materials |
---|
Pneumatic Seals--PTD3351 |
Compound Data Sheet NBR N3578 |
Cushioning seal V6--PTD3351 |
Products | Inside Diameter (mm) | Outside Diameter (mm) | Element Height (mm) | Groove Width | Minimum Working Temperature (C) | Maximum Working Temperature (C) | Seal Material | Inside Diameter (mm) | Outside Diameter (mm) | Element Height (mm) | Groove Width | Minimum Working Temperature (C) | Maximum Working Temperature (C) | Seal Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
V6A007N3578 | 100 | 114 | 7 | 8.400 | -30 | 80 | N3578 | 1__100 __1 | 2__114 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V6A007V3681 | 100 | 114 | 7 | 8.400 | -10 | 200 | V3681 | 1__100 __1 | 2__114 __2 | 3__7 __3 | 4__8.400 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V6B007N3578 | 110 | 124 | 7 | 8.400 | -30 | 80 | N3578 | 1__110 __1 | 2__124 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V61004N3578 | 10 | 18 | 4 | 4.8 | -30 | 80 | N3578 | 1__10 __1 | 2__18 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V61204N3578 | 12 | 20 | 4 | 4.8 | -30 | 80 | N3578 | 1__12 __1 | 2__20 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V61404N3578 | 14 | 22 | 4 | 4.8 | -30 | 80 | N3578 | 1__14 __1 | 2__22 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V61604N3578 | 16 | 24 | 4 | 4.8 | -30 | 80 | N3578 | 1__16 __1 | 2__24 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V61604N8613 | 16 | 24 | 4 | 4.8 | -45 | 80 | N8613 | 1__16 __1 | 2__24 __2 | 3__4 __3 | 4__4.8 __4 | 5__-45 __5 | 6__80 __6 | 7__N8613 __7 |
V61604V3681 | 16 | 24 | 4 | 4.8 | -10 | 200 | V3681 | 1__16 __1 | 2__24 __2 | 3__4 __3 | 4__4.8 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V61804N3578 | 18 | 26 | 4 | 4.8 | -30 | 80 | N3578 | 1__18 __1 | 2__26 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62004N3578 | 20 | 28 | 4 | 4.8 | -30 | 80 | N3578 | 1__20 __1 | 2__28 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62004V3681 | 20 | 28 | 4 | 4.8 | -10 | 200 | V3681 | 1__20 __1 | 2__28 __2 | 3__4 __3 | 4__4.8 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V62204N3578 | 22 | 30 | 4 | 4.8 | -30 | 80 | N3578 | 1__22 __1 | 2__30 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62204V3681 | 22 | 30 | 4 | 4.8 | -10 | 200 | V3681 | 1__22 __1 | 2__30 __2 | 3__4 __3 | 4__4.8 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V62404N3578 | 24 | 32 | 4 | 4.8 | -30 | 80 | N3578 | 1__24 __1 | 2__32 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62504N3578 | 25 | 33 | 4 | 4.8 | -30 | 80 | N3578 | 1__25 __1 | 2__33 __2 | 3__4 __3 | 4__4.8 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62504V3681 | 25 | 33 | 4 | 4.8 | -10 | 200 | V3681 | 1__25 __1 | 2__33 __2 | 3__4 __3 | 4__4.8 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V62504V3839 | 25 | 33 | 4 | 4.8 | -10 | 200 | V3839 | 1__25 __1 | 2__33 __2 | 3__4 __3 | 4__4.8 __4 | 5__-10 __5 | 6__200 __6 | 7__V3839 __7 |
V62605N3578 | 26 | 36 | 5 | 6 | -30 | 80 | N3578 | 1__26 __1 | 2__36 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V62805N3578 | 28 | 38 | 5 | 6 | -30 | 80 | N3578 | 1__28 __1 | 2__38 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63005N3578 | 30 | 40 | 5 | 6 | -30 | 80 | N3578 | 1__30 __1 | 2__40 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63005V3681 | 30 | 40 | 5 | 6 | -10 | 200 | V3681 | 1__30 __1 | 2__40 __2 | 3__5 __3 | 4__6 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V63205E3676 | 32 | 42 | 5 | 6 | -50 | 150 | E3676 | 1__32 __1 | 2__42 __2 | 3__5 __3 | 4__6 __4 | 5__-50 __5 | 6__150 __6 | 7__E3676 __7 |
V63205N3578 | 32 | 42 | 5 | 6 | -30 | 80 | N3578 | 1__32 __1 | 2__42 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63405N3578 | 34 | 44 | 5 | 6 | -30 | 80 | N3578 | 1__34 __1 | 2__44 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63505N3578 | 35 | 45 | 5 | 6 | -30 | 80 | N3578 | 1__35 __1 | 2__45 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63605N3578 | 36 | 46 | 5 | 6 | -30 | 80 | N3578 | 1__36 __1 | 2__46 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V63805N3578 | 38 | 48 | 5 | 6 | -30 | 80 | N3578 | 1__38 __1 | 2__48 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V64005E3676 | 40 | 50 | 5 | 6 | -50 | 150 | E3676 | 1__40 __1 | 2__50 __2 | 3__5 __3 | 4__6 __4 | 5__-50 __5 | 6__150 __6 | 7__E3676 __7 |
V64005N3578 | 40 | 50 | 5 | 6 | -30 | 80 | N3578 | 1__40 __1 | 2__50 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V64005V3681 | 40 | 50 | 5 | 6 | -10 | 200 | V3681 | 1__40 __1 | 2__50 __2 | 3__5 __3 | 4__6 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V64505N3578 | 45 | 55 | 5 | 6 | -30 | 80 | N3578 | 1__45 __1 | 2__55 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V64505V3681 | 45 | 55 | 5 | 6 | -10 | 200 | V3681 | 1__45 __1 | 2__55 __2 | 3__5 __3 | 4__6 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V65005N3578 | 50 | 60 | 5 | 6 | -30 | 80 | N3578 | 1__50 __1 | 2__60 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V65005N3587 | 50 | 60 | 5 | 6 | -30 | 80 | N3587 | 1__50 __1 | 2__60 __2 | 3__5 __3 | 4__6 __4 | 5__-30 __5 | 6__80 __6 | 7__N3587 __7 |
V65005V3681 | 50 | 60 | 5 | 6 | -10 | 200 | V3681 | 1__50 __1 | 2__60 __2 | 3__5 __3 | 4__6 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
V65507N3578 | 55 | 69 | 7 | 8.400 | -30 | 80 | N3578 | 1__55 __1 | 2__69 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V65507V3839 | 55 | 69 | 7 | 8.400 | -10 | 200 | V3839 | 1__55 __1 | 2__69 __2 | 3__7 __3 | 4__8.400 __4 | 5__-10 __5 | 6__200 __6 | 7__V3839 __7 |
V66007N3578 | 60 | 74 | 7 | 8.400 | -30 | 80 | N3578 | 1__60 __1 | 2__74 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V66007V3839 | 60 | 74 | 7 | 8.400 | -10 | 200 | V3839 | 1__60 __1 | 2__74 __2 | 3__7 __3 | 4__8.400 __4 | 5__-10 __5 | 6__200 __6 | 7__V3839 __7 |
V66507N3544 | 65 | 79 | 7 | 8.400 | -30 | 80 | N3544 | 1__65 __1 | 2__79 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3544 __7 |
V66507N3578 | 65 | 79 | 7 | 8.400 | -30 | 80 | N3578 | 1__65 __1 | 2__79 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V66507N8613 | 65 | 79 | 7 | 8.400 | -45 | 80 | N8613 | 1__65 __1 | 2__79 __2 | 3__7 __3 | 4__8.400 __4 | 5__-45 __5 | 6__80 __6 | 7__N8613 __7 |
V66507V3664 | 65 | 79 | 7 | 8.400 | -10 | 200 | V3664 | 1__65 __1 | 2__79 __2 | 3__7 __3 | 4__8.400 __4 | 5__-10 __5 | 6__200 __6 | 7__V3664 __7 |
V67007N3578 | 70 | 84 | 7 | 8.400 | -30 | 80 | N3578 | 1__70 __1 | 2__84 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V68007N3512 | 80 | 94 | 7 | 8.400 | -30 | 80 | N3512 | 1__80 __1 | 2__94 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3512 __7 |
V68007N3578 | 80 | 94 | 7 | 8.400 | -30 | 80 | N3578 | 1__80 __1 | 2__94 __2 | 3__7 __3 | 4__8.400 __4 | 5__-30 __5 | 6__80 __6 | 7__N3578 __7 |
V68007N8613 | 80 | 94 | 7 | 8.400 | -45 | 80 | N8613 | 1__80 __1 | 2__94 __2 | 3__7 __3 | 4__8.400 __4 | 5__-45 __5 | 6__80 __6 | 7__N8613 __7 |
V68007V3681 | 80 | 94 | 7 | 8.400 | -10 | 200 | V3681 | 1__80 __1 | 2__94 __2 | 3__7 __3 | 4__8.400 __4 | 5__-10 __5 | 6__200 __6 | 7__V3681 __7 |
