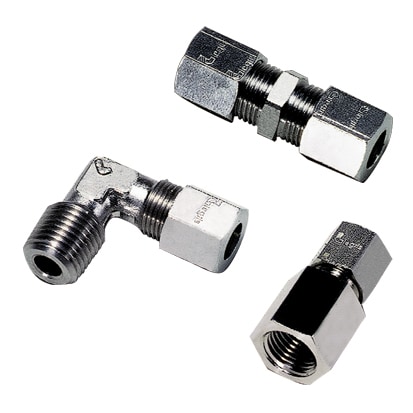

Racores de compresión de acero inoxidable

Racores de compresión de acero inoxidable

Fabricados en acero inoxidable 316L, estos racores combinan todas las ventajas de los racores de compresión "universales": excelente resistencia a la intemperie y a los fluidos corrosivos. Son resistentes a la presión y a la temperatura.

Especificaciones técnicas

  • Aplicación: Alimentación y bebidas, neumática, procesos de automoción, yacimientos petrolíferos, transferencia de productos químicos, aire y multifunción, vacío, Multipurpose, Pneumatics, Automotive Process, Chemical Transfer, Vacuum, Oilfield, Air
  • Temperatura mínima de funcionamiento: -76 °F, -60 °C
  • Presión de trabajo máxima: 400 bar, 5802 psi, 40 MPa
  • Temperatura máxima de funcionamiento: 482 °F, 250 °C
  • Tipo de conexión: Compresión, rosca/enclavable
  • Diámetro exterior del tubo: 6-16 mm, 0, 24-0,12 inch
  • Materiales de fabricación: Acero inoxidable 316
  • Forma: Recto, 90°, Unión en T
  • Cantidad por caja: 2
  • Peso: 0027, 0035, 0069, 0093, 0152, 0039, 0049, 0102, 0132, 0215, 0017, 0024, 0019, 0025, 0043, 0077, 0054, 0057, 0081, 0085, 0095, 0029, 0066, 0136, 0, 02, 0026, 0, 03, 0, 05, 0058, 0067, 0, 1, 0108, 0115, 0023, 0032, 0033, 0064, 0 kg
  • Medio: Muchos fluidos
  • Cumplimiento con especificaciones: Directiva: 2002/95/CE (RoHS), 2011/65/CE, Directiva: 97/23/CE (PED), Reglamento: 1935/2004, Reglamento: 1907/2006 (REACH), Directiva: 94/09/CE (ATEX), FDA: 21 CFR 177,1550, NACE MR0175: materiales compatibles, ISO 15156-1/-2/-3: materiales compatibles
Safety Warning

Descripción completa del producto

Fabricados en acero inoxidable 316L, estos racores combinan todas las ventajas del racor de compresión "universal" con una excelente resistencia
a las condiciones ambientales y a los fluidos corrosivos.

Son resistentes a la presión y a la temperatura; además, son capaces de soportar fuertes vibraciones y golpes de ariete.

Características/beneficios:

- Para su uso en diversos entornos

• Fabricado en acero inoxidable 316L
• Adecuado para todos los entornos y fluidos
• Resistente al golpe de ariete y a las vibraciones
• Excelente sellado y retención del tubo
• Adecuado para aplicaciones hidráulicas neumáticas y de presión media
• El sellado metálico garantiza la máxima vida útil

- Muchas opciones de tubos

• Posibilidad de conectar fácilmente diferentes materiales y diámetros de tubos al mismo cuerpo del racor
• No se requiere ningún soporte de tubos para las tuberías de poliamida rígidas y semirrígidas por debajo de 12 mm

Mercados:

• Alimentación y bebidas
• Instalaciones de ensamblaje de vehículos
• Otras aplicaciones de fabricación
• Petróleo y gas
• Procesamiento de productos químicos industriales

Aplicaciones:

• Equipos de maquinaria a media y alta presión
• Adecuado para fluidos industriales corrosivos

Tecnologías:

• Racores de compresión
• Conector pasamuros
• Racores de compresión de acero inoxidable
• Conector de compresión
• Racores neumáticos

Características técnicas:

• Fluidos: Muchos fluidos
• Materiales: acero inoxidable, fluoropolímero FEP, sin silicona
• Presión: De vacío a 400 bar
• Temperatura: De -40 °C a +250 °C

Normativas:

• Directiva: 2002/95/CE (RoHS), 2011/65/CE
• Directiva: 97/23/CE (PED)
• Reglamento: 1935/2004
• Reglamento: 1907/2006 (REACH)
• Directiva: 94/09/CE (ATEX)
• FDA: 21 CFR 177.1550
• NACE MR0175: materiales compatibles
• ISO 15156-1/-2/-3: materiales compatibles

Tipos de producto:

• Racor de implantación, rosca BSPT macho
• Racor de implantación, rosca NPT macho
• Racor de implantación, rosca BSPP hembra
• Codo de implantación, rosca BSPT macho
• Codo de implantación, rosca NPT macho
• Tubería vertical de implantación, rosca BSPT macho
• Tubería vertical de implantación, rosca NPT macho
• Conector de tubo a tubo igual
• Conector pasamuros igual
• Codo igual
• Unión en T igual

Documentos relacionados

×
Productos Forma Material de la tuerca Material del manguito Estilo de la rosca de la conexión 1 Tamaño de la rosca de la conexión 1 (métrica) D.E. del tubo de la conexión 2 (mm)
1820 12 22 Male standpipe stud fitting thread na na NPT NPT1/2 12
1820 16 22 Male standpipe stud fitting thread na na NPT NPT1/2 16
1805 06 11 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/8 6
1805 06 14 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 6
1805 06 18 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT3/8 6
1805 08 11 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/8 8
1805 08 14 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 8
1805 10 14 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 10
1805 10 18 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT3/8 10
1805 10 22 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/2 10
1805 12 14 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 12
1805 12 18 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT3/8 12
1805 12 22 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/2 12
1809 06 14 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 6
1809 08 11 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/8 8
1809 08 14 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 8
1809 10 14 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 10
1809 10 18 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT3/8 10
1809 10 22 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/2 10
1809 12 14 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/4 12
1809 12 22 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT1/2 12
1809 16 18 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L NPT NPT3/8 16
1802 06 00 Elbow 90° tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 6
1802 08 00 Elbow 90° tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 8
1802 10 00 Elbow 90° tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 10
1802 12 00 Elbow 90° tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 12
1802 16 00 Elbow 90° tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 16
1804 06 00 Tee tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 6
1804 08 00 Tee tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 8
1804 10 00 Tee tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 10
1804 12 00 Tee tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 12
1804 16 00 Tee tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 16
1805 06 10 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/8 6
1805 06 13 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 6
1805 08 10 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/8 8
1805 08 13 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 8
1805 10 13 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 10
1805 10 17 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 10
1805 10 21 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 10
1805 12 13 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 12
1805 12 17 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 12
1805 12 21 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 12
1805 16 17 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 16
1805 16 21 Male stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 16
1806 06 00 Tube / tube connector STAINLESS STEEL 316L STAINLESS STEEL 316L na na 6
1806 08 00 Tube / tube connector STAINLESS STEEL 316L STAINLESS STEEL 316L na na 8
1806 10 00 Tube / tube connector STAINLESS STEEL 316L STAINLESS STEEL 316L na na 10
1806 12 00 Tube / tube connector STAINLESS STEEL 316L STAINLESS STEEL 316L na na 12
1806 16 00 Tube / tube connector STAINLESS STEEL 316L STAINLESS STEEL 316L na na 16
1809 06 10 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/8 6
1809 06 13 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 6
1809 08 10 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/8 8
1809 08 13 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 8
1809 10 13 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 10
1809 10 17 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 10
1809 10 21 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 10
1809 12 13 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/4 12
1809 12 17 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 12
1809 12 21 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 12
1809 16 17 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R3/8 16
1809 16 21 Male stud elbow fixed 90° thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPT R1/2 16
1814 06 10 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/8 6
1814 06 13 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/4 6
1814 08 13 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/4 8
1814 10 17 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G3/8 10
1814 10 21 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/2 10
1814 12 17 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G3/8 12
1814 12 21 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/2 12
1814 16 21 Female stud fitting thread STAINLESS STEEL 316L STAINLESS STEEL 316L BSPP G1/2 16
1816 06 00 Bulkhead connector tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 6
1816 08 00 Bulkhead connector tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 8
1816 10 00 Bulkhead connector tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 10
1816 12 00 Bulkhead connector tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 12
1816 16 00 Bulkhead connector tube / tube STAINLESS STEEL 316L STAINLESS STEEL 316L na na 16
1820 06 10 Male standpipe stud fitting thread na na BSPT R1/8 6
1820 06 13 Male standpipe stud fitting thread na na BSPT R1/4 6
1820 08 10 Male standpipe stud fitting thread na na BSPT R1/8 8
1820 08 13 Male standpipe stud fitting thread na na BSPT R1/4 8
1820 10 13 Male standpipe stud fitting thread na na BSPT R1/4 10
1820 10 17 Male standpipe stud fitting thread na na BSPT R3/8 10
1820 10 21 Male standpipe stud fitting thread na na BSPT R1/2 10
1820 12 13 Male standpipe stud fitting thread na na BSPT R1/4 12
1820 12 17 Male standpipe stud fitting thread na na BSPT R3/8 12
1820 12 21 Male standpipe stud fitting thread na na BSPT R1/2 12
1820 16 17 Male standpipe stud fitting thread na na BSPT R3/8 16
1820 16 21 Male standpipe stud fitting thread na na BSPT R1/2 16
1820 06 11 Male standpipe stud fitting thread na na NPT NPT1/8 6
1820 06 14 Male standpipe stud fitting thread na na NPT NPT1/4 6
1820 08 11 Male standpipe stud fitting thread na na NPT NPT1/8 8
1820 08 14 Male standpipe stud fitting thread na na NPT NPT1/4 8
1820 10 14 Male standpipe stud fitting thread na na NPT NPT1/4 10
1820 10 22 Male standpipe stud fitting thread na na NPT NPT1/2 10
1820 12 14 Male standpipe stud fitting thread na na NPT NPT1/4 12
1820 12 18 Male standpipe stud fitting thread na na NPT NPT3/8 12
