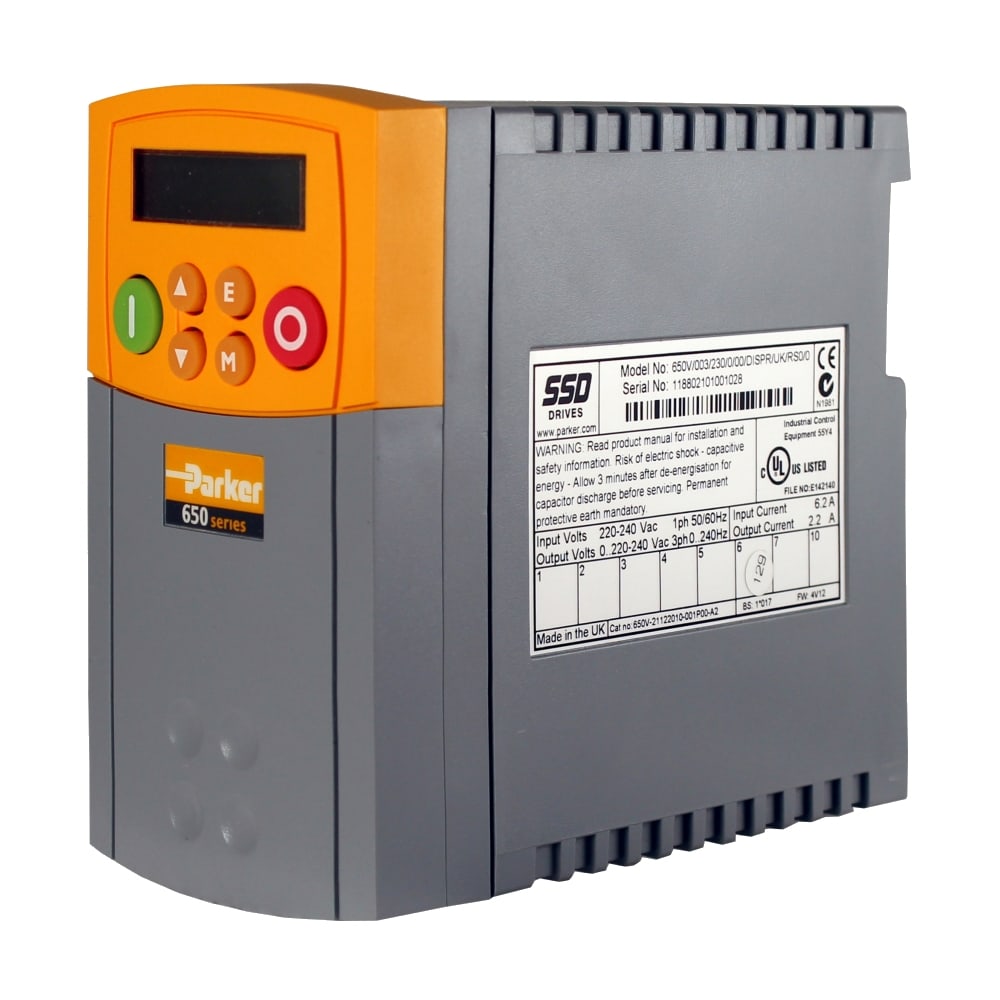

已淘汰：AC變頻驅動器，kW額定 - AC650S系列 已淘汰：AC變頻驅動器，kW額定 - AC650S系列

已淘汰：AC變頻驅動器，kW額定 - AC650S系列 OBSOLETE

何處購買

AC650S 提供高效控制無感測永磁交流馬達，節能且無需額外速度感測器。

技術規格

  • 輸出功率: 0.25 to 7.5 kW
  • 輸入電壓: 1*230 VAC, 3*380 to 460 VAC
  • 控制模式: Speed Control of Permanent Magnet Motor
  • 通訊介面: RS232/RS485, Profibus
  • 符合規格: CE (EMC & LVD), UL Listed, cUL Listed
  • 運作溫度: 0 to 40 °C (derate up to 50°C max), 32 to 104 °F (derate up to 122°F max)
  • 運作高度: up to 1000 m ASL (derate > 1000m)
  • 過載額定值: 150 % for 30s

完整的產品描述

AC650S 系列旨在通過用更高效的永磁電動機替換感應電動機來節省一般用途應用中的能源。AC650S 易於調試和維護，無需速度傳感器即可運行電動機。它可提供高達 1.5 kW (2HP) 的 230V 供電和高達 7.5kW (10HP) 的 400V 三相供電。





特點：




• 使用永磁電動機代替感應電動機可實現高達 12% 的節能，這要歸功於永磁電動機的更高效率




• AC650S 配備一個 PID 控制器。它可以設置為控制壓力或流量等過程參數




• 無傳感器電動機控制消除了對速度傳感器的需求，提高了系統可靠性




• 內置應用宏和免費設置向導使調試變得簡單




• 並排安裝減少了機櫃中的空間佔用




• 內置濾波器符合 EN61800-3 的 EMC 規範





優點：




• 節能




  - AC650S 驅動器具有先進的無傳感器控制算法，用於永磁電動機




  - 配合 Parker 永磁電動機的高效率，可實現巨大的電費節省




• 最大緊湊度適用於小型機器 - 無需強制通風




  - Parker PM 電動機比同功率感應電動機小 75%，使您能夠製造超緊湊的機器




  - 此外，這些電動機還提供非常經濟的制動選項




• 最小機櫃空間




  - AC650S 是市場上最小的驅動器之一。可並排安裝，進一步減少多驅動系統在機櫃中所需的空間





典型應用：




與 AC650S 驅動器配合使用，Parker 永磁電動機特別推薦作為以下應用中的感應電動機替代品：




• 當節能很重要時：輸送機、風扇、泵、液壓系統、擠出機




• 在緊湊機器中，當緊湊驅動解決方案是必需的或機櫃空間有限時：機床、包裝機、輸送機、卷繞機/放卷機、專用機器





標準：




本頁列出的 AC650S 系列交流驅動器在按照相關產品手冊安裝時符合以下標準：




• CE 標誌符合 EN50178（安全，低電壓指令）




• CE 標誌符合 EN61800-3（EMC 指令）




• 符合美國標準 UL508C 的 UL 認證




• 符合加拿大標準 C22.2 #14 的 cUL 認證





技術規格：




電源：




單相單元 (0.25 到 1.5kW)




 220-240 Vac +/- 10 %, 50-60 Hz +/- 5%




三相單元 (0.37 到 7.5kW)




 380-460 Vac +/- 10 %, 50-60 Hz +/- 5%





環境：




 0-40°C（降額至 50°C）




 高達 1000m ASL（降額 > 1000m）





保護：




 IP20





過載：




 150% 持續 30 秒





輸出頻率：




 0-500Hz





輸入/輸出：




 2 個模擬輸入：  0-10V, 0-10V/4-20mA




 2 個模擬輸出：0-10V，負載 <10mA




 5 個數字輸入：用戶可配置，15 至 24VDC




 2 個數字輸入/輸出：用戶可配置為輸入或輸出





數字繼電器輸出：




 繼電器輸出 4A @ 240V





電動機熱敏電阻輸入





電源輸出：




 24 VDC (50mA) - 數字 I/O 電源




 10 VDC (10mA) - 模擬參考電源





通信選項：




 - RS232 / - Profibus-DP / - Modbus RTU





克隆模塊（選項）：




 最多可保存 10 個驅動配置，無需 PC


*此網頁內容透過AI即時翻譯, 您可利用線上聊天功能來獲取更多資訊

相關文件

Literature and Reference Materials
EPLAN Macros - AC650S Variable Speed Drives
HA464965 : 6514 Clone Module - Product Manual (English)
HA466357 : 6513 RS485/RS232 Communications Interface - Product Manual (English)
HA466357 : RS485 Communication Option - Product Manual (English)
HA469761 : 6513/6523-PROF-00 Profibus-DP Communications Option - Product Manual (English)
HA500786 : Energy Saving Technologies - Brochure (English)
HA500924 : 650S Series AC Drives - Product Manual (English)
HA500954 : Offshore and Marine Applications - Brochure (English)
HA500982 : 650S Series AC Drives - Software Guide (English)
PVD3643GB 650S Brochure English
Product Manual Profibus Option 65X3/PROF HA469761
Product Manual RS485/RS232 Option 6513 HA466357
Software Manual DSELite Config Tool HA471486
AC650S Sensorless PMAC motor drive Product Catalog Legacy] --HA472686
Product Manual (Software) AC650S (Legacy Product)--HA500982U001
Product Manual 6514 Cloning Option (AC650/AC650S/AC650V/AC650G) HA464965
Software Downloads
Software Download Page
Selector Guides
AC650 Family to AC10 Substitution Guide
×
查看型錄
分享/電子郵件
列印
产品 輸入電壓 额定输出功率（kW）（一般负载） Brake Switch Option 內含 EMC 濾波器
650S-21140010-001P00-_1 1*230VAC 0.75 No No
650S-21140010-0F1P00-_1 1*230VAC 0.75 No Yes
650S-21170020-001P00-_1 1*230VAC 1.5 No No
650S-21170020-0F1P00-_1 1*230VAC 1.5 No Yes
650S-43125020-B01P00-_1 3*400/460VAC 0.75 Yes No
650S-43125020-BF1P00-_1 3*400/460VAC 0.75 Yes Yes
650S-43155020-B01P00-_1 3*400/460VAC 2.2 Yes No
650S-43155020-BF1P00-_1 3*400/460VAC 2.2 Yes Yes
650S-43190030-B01P00-_1 3*400/460VAC 4 Yes No
650S-43190030-BF1P00-_1 3*400/460VAC 4 Yes Yes
650S-43216030-B01P00-_1 3*400/460VAC 7.5 Yes No
650S-43216030-BF1P00-_1 3*400/460VAC 7.5 Yes Yes
